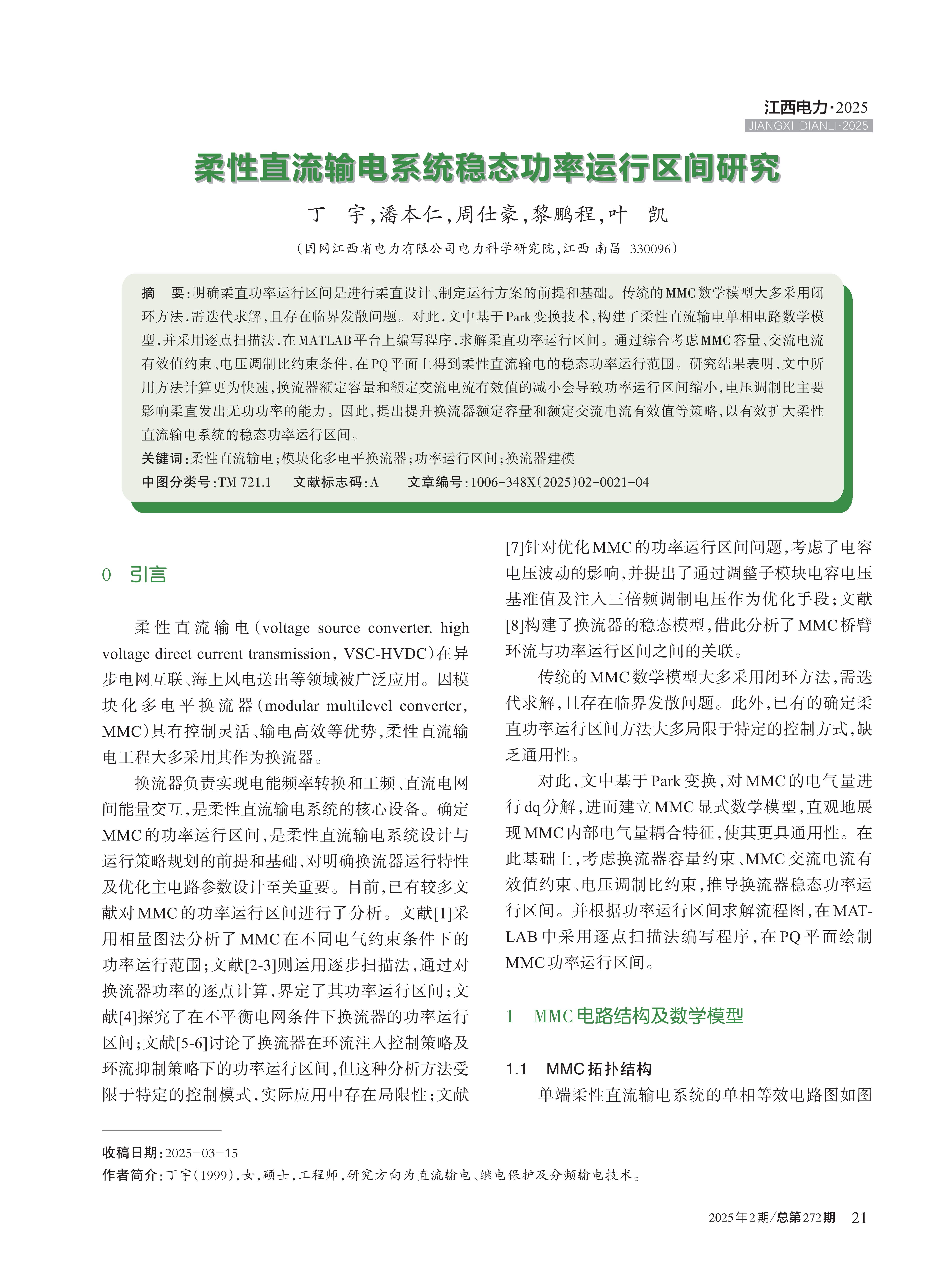

明确柔直功率运行区间是进行柔直设计、制定运行方案的前提和基础 。传统的 MMC数学模型大多采用闭 环方法，需迭代求解，且存在临界发散问题 。对此，文中基于 Park变换技术，构建了柔性直流输电单相电路数学模 型，并采用逐点扫描法，在 MATLAB平台上编写程序，求解柔直功率运行区间 。通过综合考虑 MMC容量、交流电流 有效值约束、电压调制比约束条件，在 PQ平面上得到柔性直流输电的稳态功率运行范围 。研究结果表明，文中所 用方法计算更为快速，换流器额定容量和额定交流电流有效值的减小会导致功率运行区间缩小，电压调制比主要 影响柔直发出无功功率的能力 。因此，提出提升换流器额定容量和额定交流电流有效值等策略，以有效扩大柔性 直流输电系统的稳态功率运行区间。

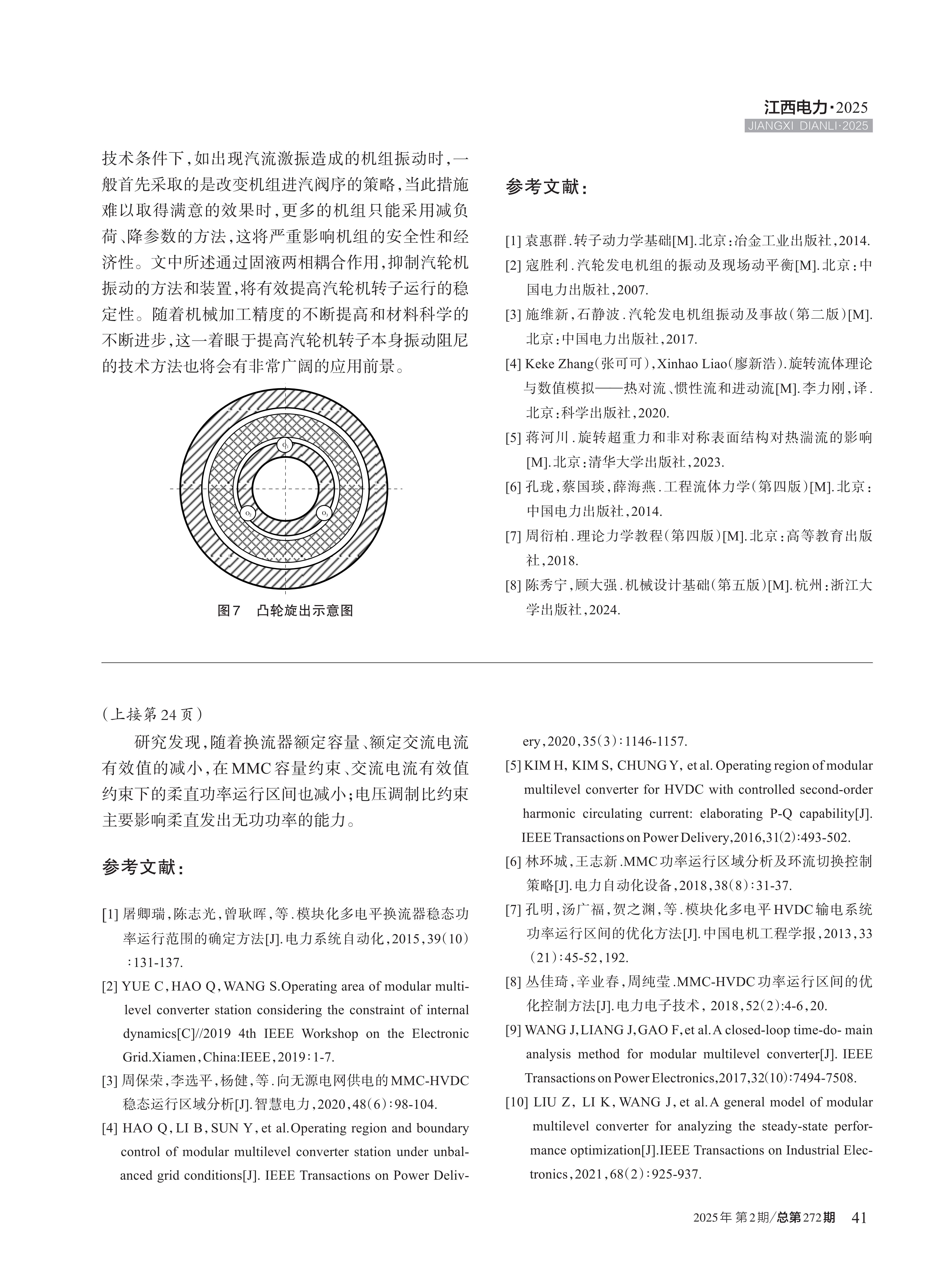

[1] 屠卿瑞，陈志光，曾耿晖，等 . 模块化多电平换流器稳态功 率运行范围的确定方法[J].电力系统自动化，2015，39（10） ∶131-137.
[2] YUE C，HAO Q，WANG S.Operating area of modular multi- level converter station considering the constraint of internal dynamics[C]//2019 4th IEEE Workshop on the Electronic Grid.Xiamen，China:IEEE，2019 ∶1-7.
[3] 周保荣，李选平，杨健，等 . 向无源电网供电的 MMC-HVDC 稳态运行区域分析[J].智慧电力，2020，48（6）∶98-104.
[4] HAO Q，LI B，SUN Y，et al. Operating region and boundary control of modular multilevel converter station under unbal- anced grid conditions[J]. IEEE Transactions on Power Deliv-ery，2020，35（3）∶1146-1157.
[5] KIM H，KIM S，CHUNG Y，et al. Operating region of modular multilevel converter for HVDC with controlled second-order harmonic circulating current: elaborating P-Q capability[J]. IEEE Transactions on Power Delivery，2016，31（2）∶493-502.
[6] 林环城，王志新.MMC功率运行区域分析及环流切换控制 策略[J]. 电力自动化设备，2018，38（8）∶31-37.
[7] 孔明，汤广福，贺之渊，等 . 模块化多电平 HVDC 输电系统 功率运行区间的优化方法[J].中国电机工程学报，2013，33
（21）∶45-52，192.
[8] 丛佳琦，辛业春，周纯莹 .MMC-HVDC 功率运行区间的优 化控制方法[J]. 电力电子技术，2018，52（2）:4-6，20.
[9] WANG J，LIANG J，GAO F，et al.A closed-loop time-do- main analysis method for modular multilevel converter[J]. IEEE Transactions on Power Electronics，2017，32（10）∶7494-7508.
[10] LIU Z，LI K，WANG J，et al. A general model of modular multilevel converter for analyzing the steady-state perfor- mance optimization[J].IEEE Transactions on Industrial Elec- tronics，2021，68（2）∶925-937.
