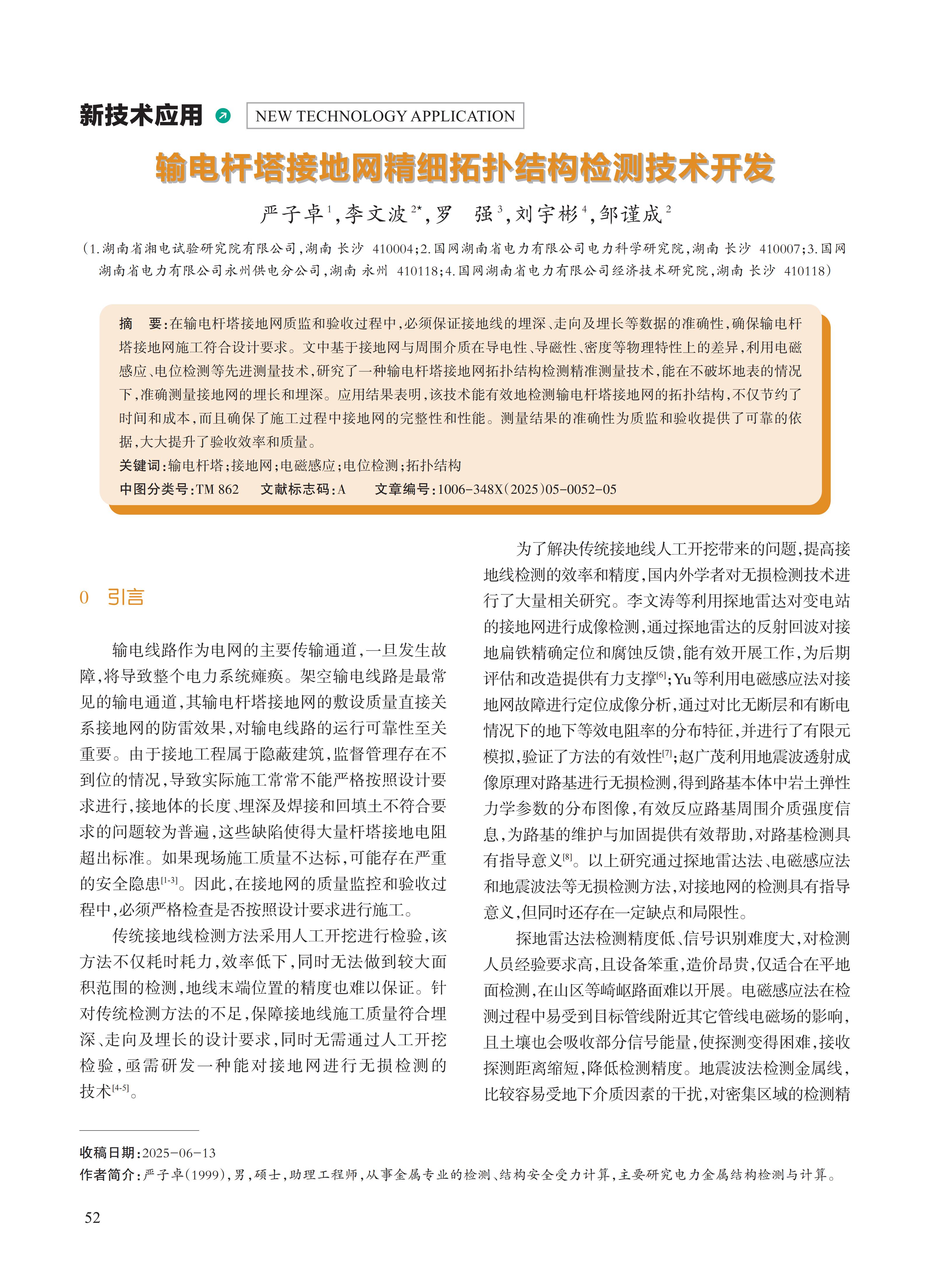

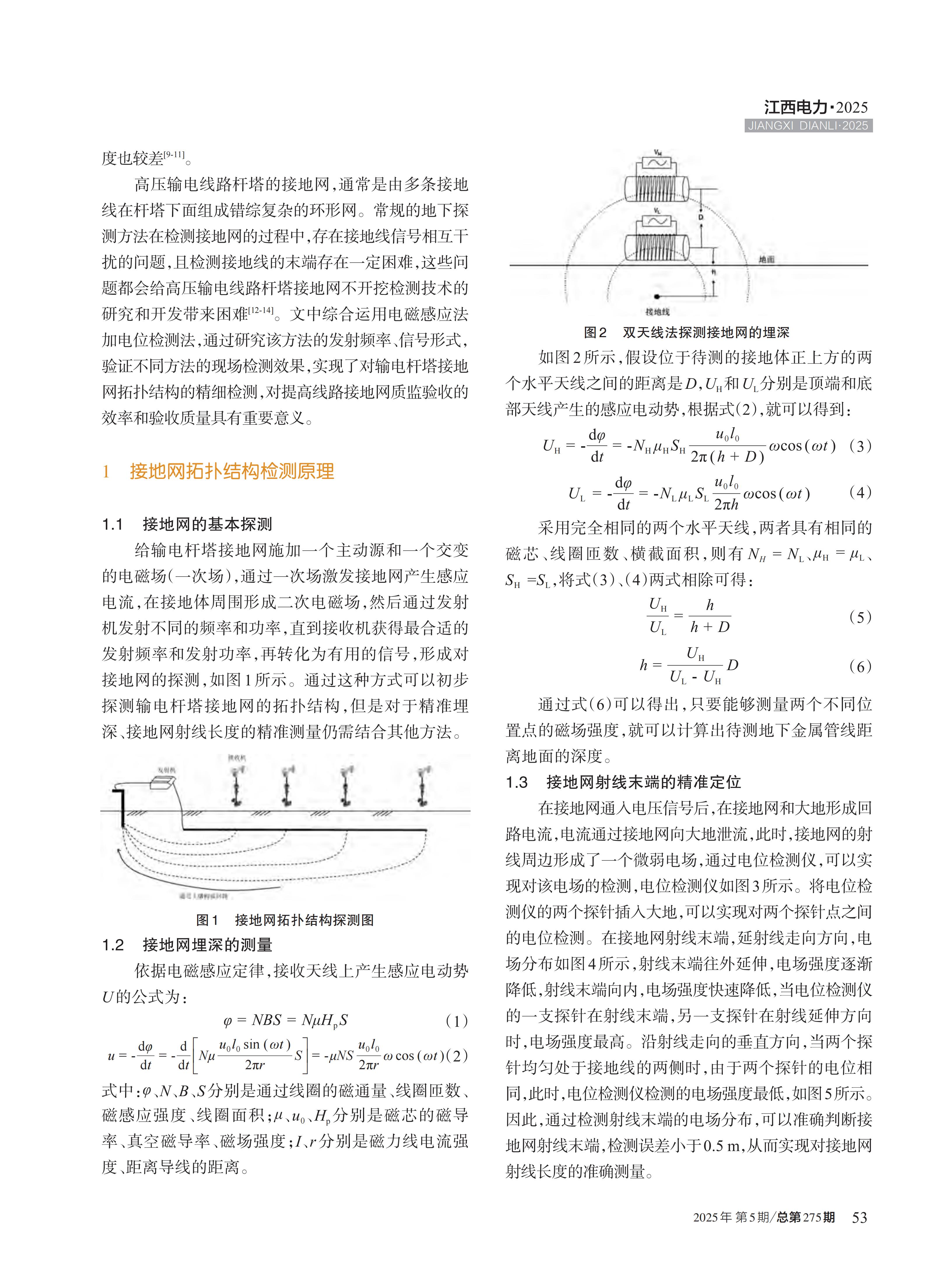

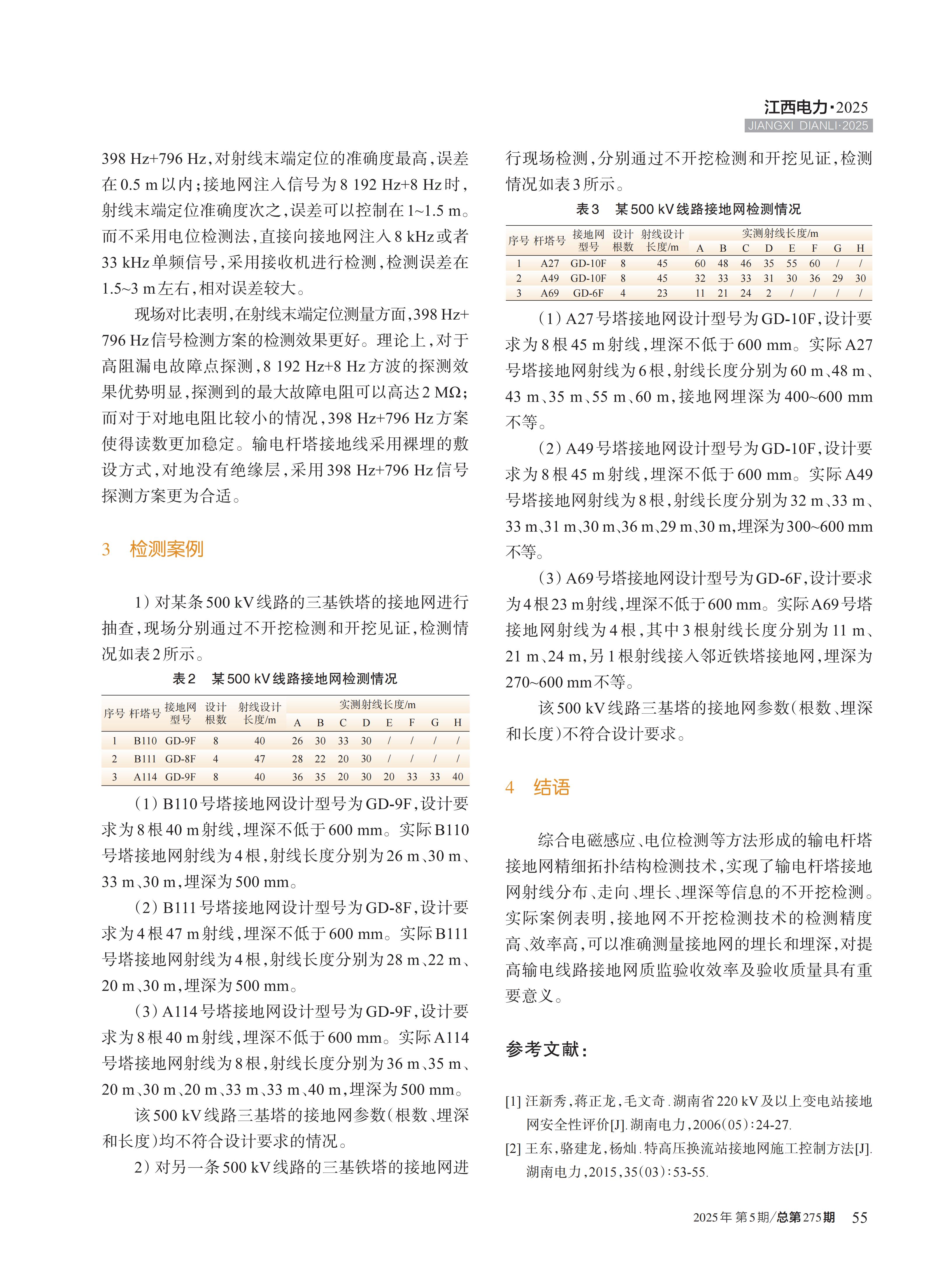

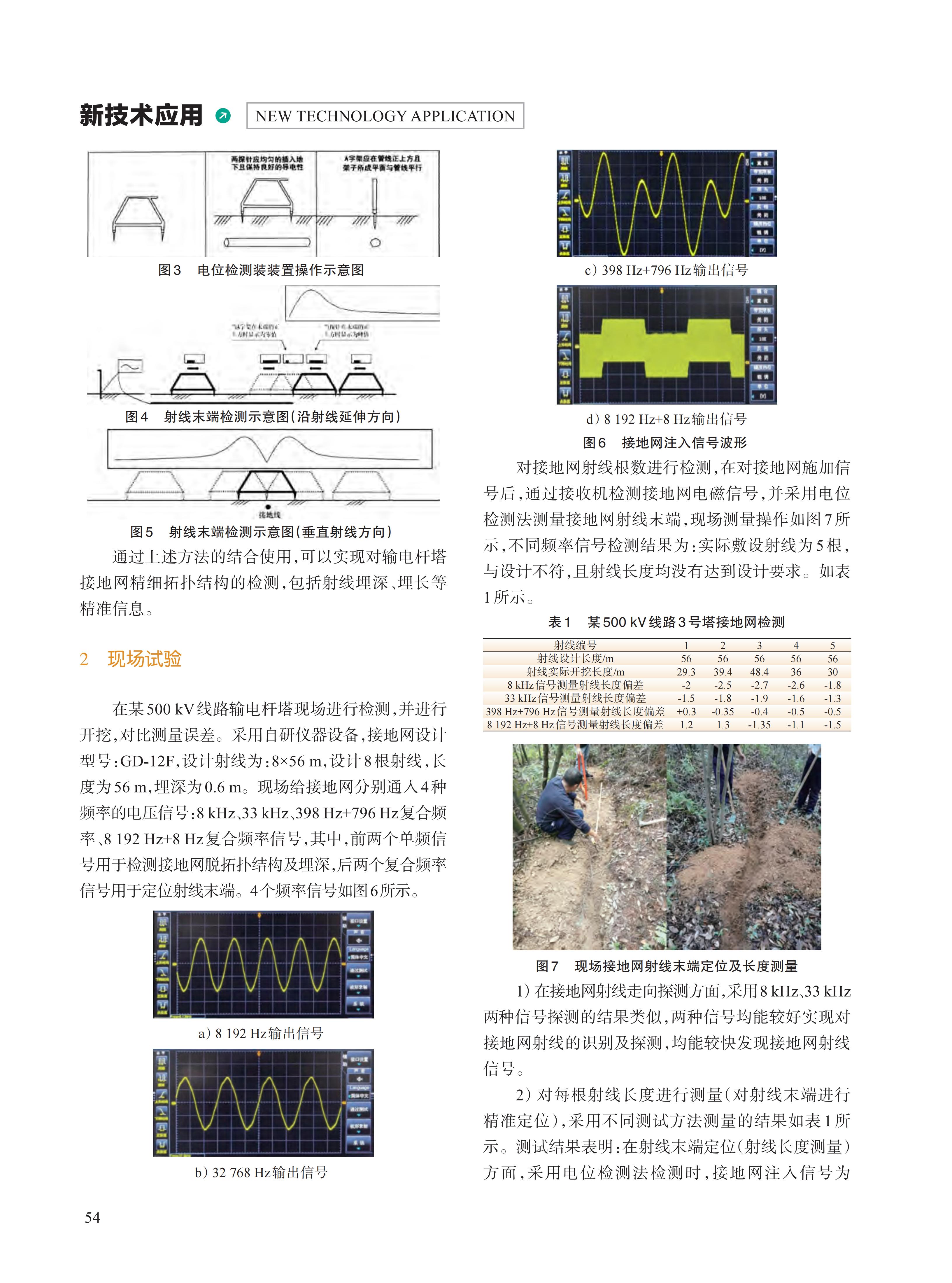

在输电杆塔接地网质监和验收过程中，必须保证接地线的埋深、走向及埋长等数据的准确性,确保输电杆 塔接地网施工符合设计要求。文中基于接地网与周围介质在导电性、导磁性、密度等物理特性上的差异，利用电磁 感应、电位检测等先进测量技术，研究了一种输电杆塔接地网拓扑结构检测精准测量技术，能在不破坏地表的情况 下，准确测量接地网的埋长和埋深。应用结果表明，该技术能有效地检测输电杆塔接地网的拓扑结构，不仅节约了 时间和成本，而且确保了施工过程中接地网的完整性和性能。测量结果的准确性为质监和验收提供了可靠的依 据，大大提升了验收效率和质量。

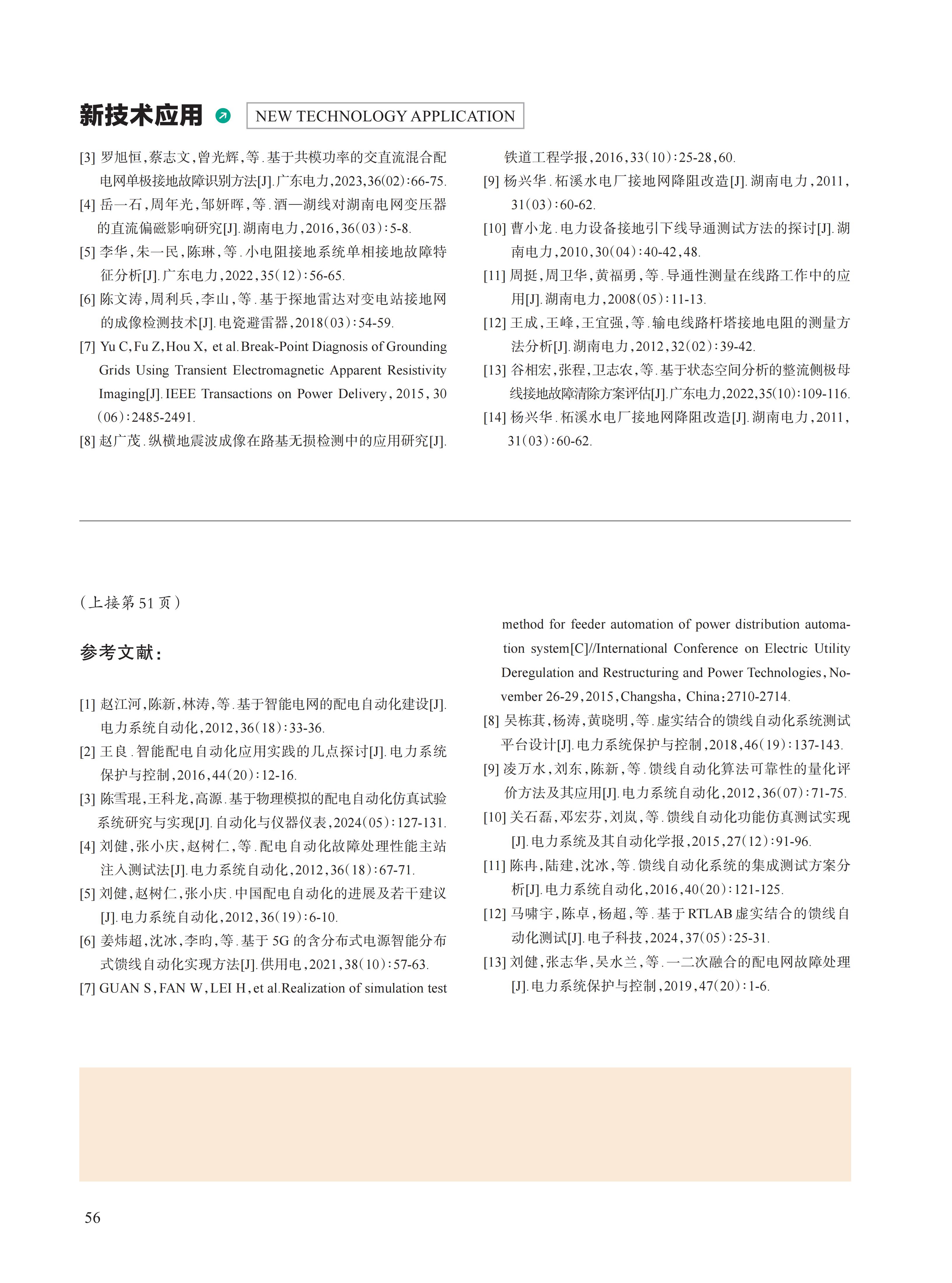

[1] 汪新秀，蒋正龙，毛文奇 .湖南省 220 kV及以上变电站接地
网安全性评价[J].湖南电力，2006（05）∶24-27.
[2] 王东，骆建龙，杨灿 .特高压换流站接地网施工控制方法[J].
湖南电力，2015，35（03）∶53-55.
[3] 罗旭恒，蔡志文，曾光辉，等.基于共模功率的交直流混合配
电网单极接地故障识别方法[J].广东电力，2023，36（02）∶66-75.
[4] 岳一石，周年光，邹妍晖，等 . 酒—湖线对湖南电网变压器
的直流偏磁影响研究[J].湖南电力，2016，36（03）∶5-8.
[5] 李华，朱一民，陈琳，等 . 小电阻接地系统单相接地故障特
征分析[J].广东电力，2022，35（12）∶56-65.
[6] 陈文涛，周利兵，李山，等 . 基于探地雷达对变电站接地网
的成像检测技术[J].电瓷避雷器，2018（03）∶54-59.
[7] Yu C，Fu Z，Hou X，et al.Break-Point Diagnosis of Grounding
Grids Using Transient Electromagnetic Apparent Resistivity
Imaging[J].IEEE Transactions on Power Delivery，2015，30
（06）∶2485-2491.
[8] 赵广茂.纵横地震波成像在路基无损检测中的应用研究[J].
铁道工程学报，2016，33（10）∶25-28，60.
[9] 杨兴华 . 柘溪水电厂接地网降阻改造[J]. 湖南电力，2011，
31（03）∶60-62.
[10] 曹小龙 . 电力设备接地引下线导通测试方法的探讨[J]. 湖
南电力，2010，30（04）∶40-42，48.
[11] 周挺，周卫华，黄福勇，等 .导通性测量在线路工作中的应
用[J].湖南电力，2008（05）∶11-13.
[12] 王成，王峰，王宜强，等 .输电线路杆塔接地电阻的测量方
法分析[J].湖南电力，2012，32（02）∶39-42.
[13] 谷相宏，张程，卫志农，等.基于状态空间分析的整流侧极母
线接地故障清除方案评估[J].广东电力，2022，35（10）∶109-116.
[14] 杨兴华 . 柘溪水电厂接地网降阻改造[J]. 湖南电力，2011，
31（03）∶60-62.
