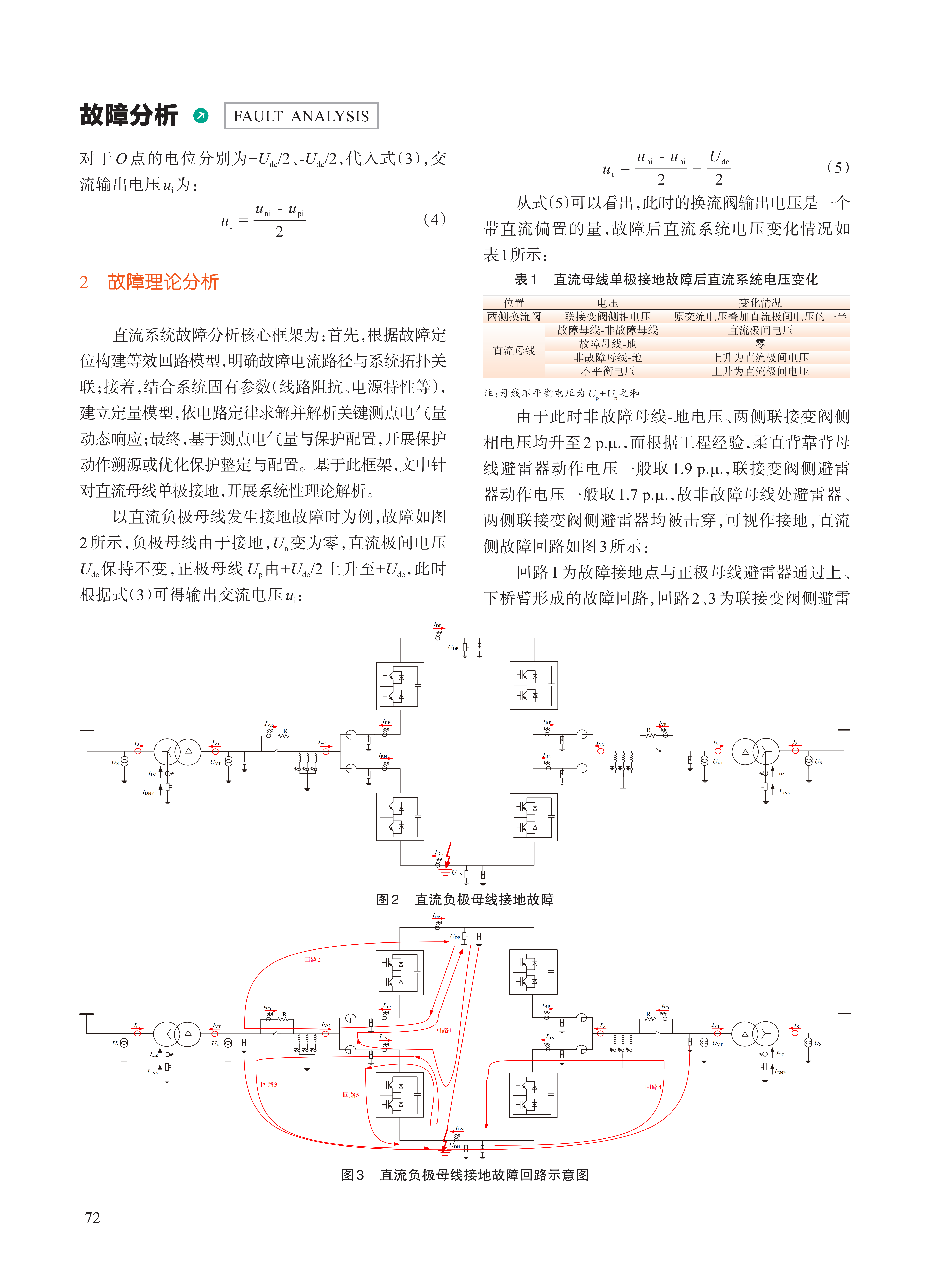

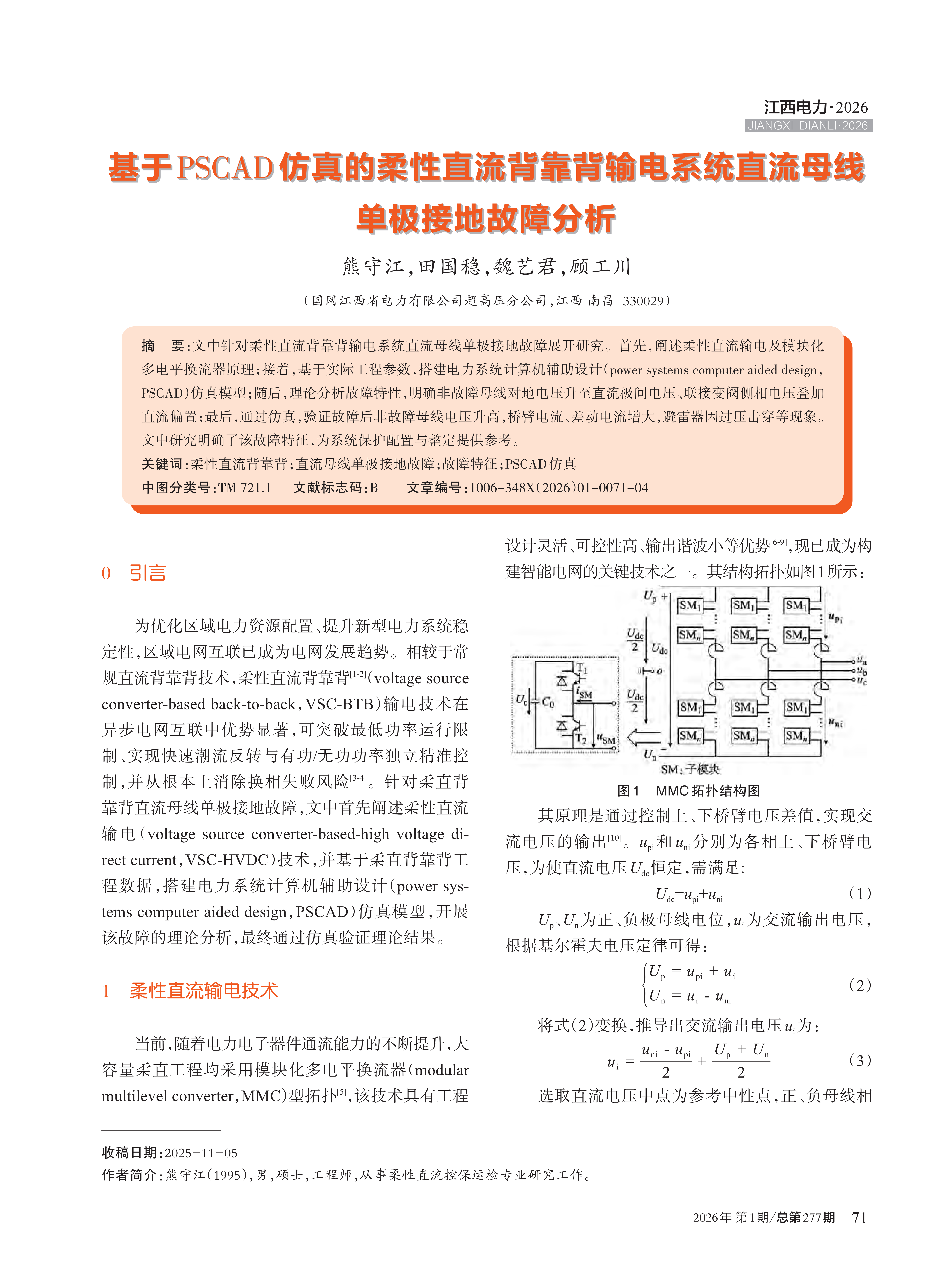

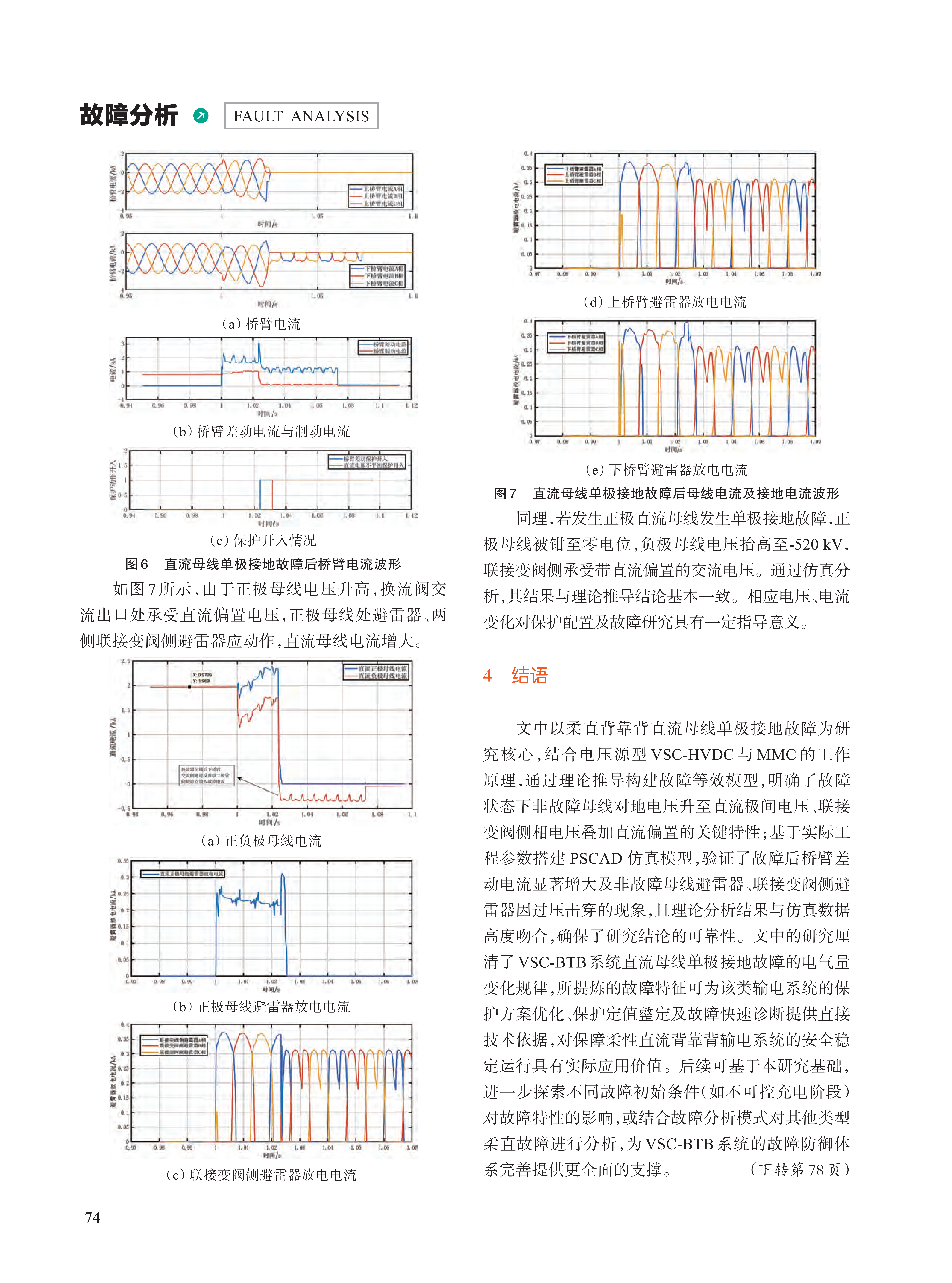

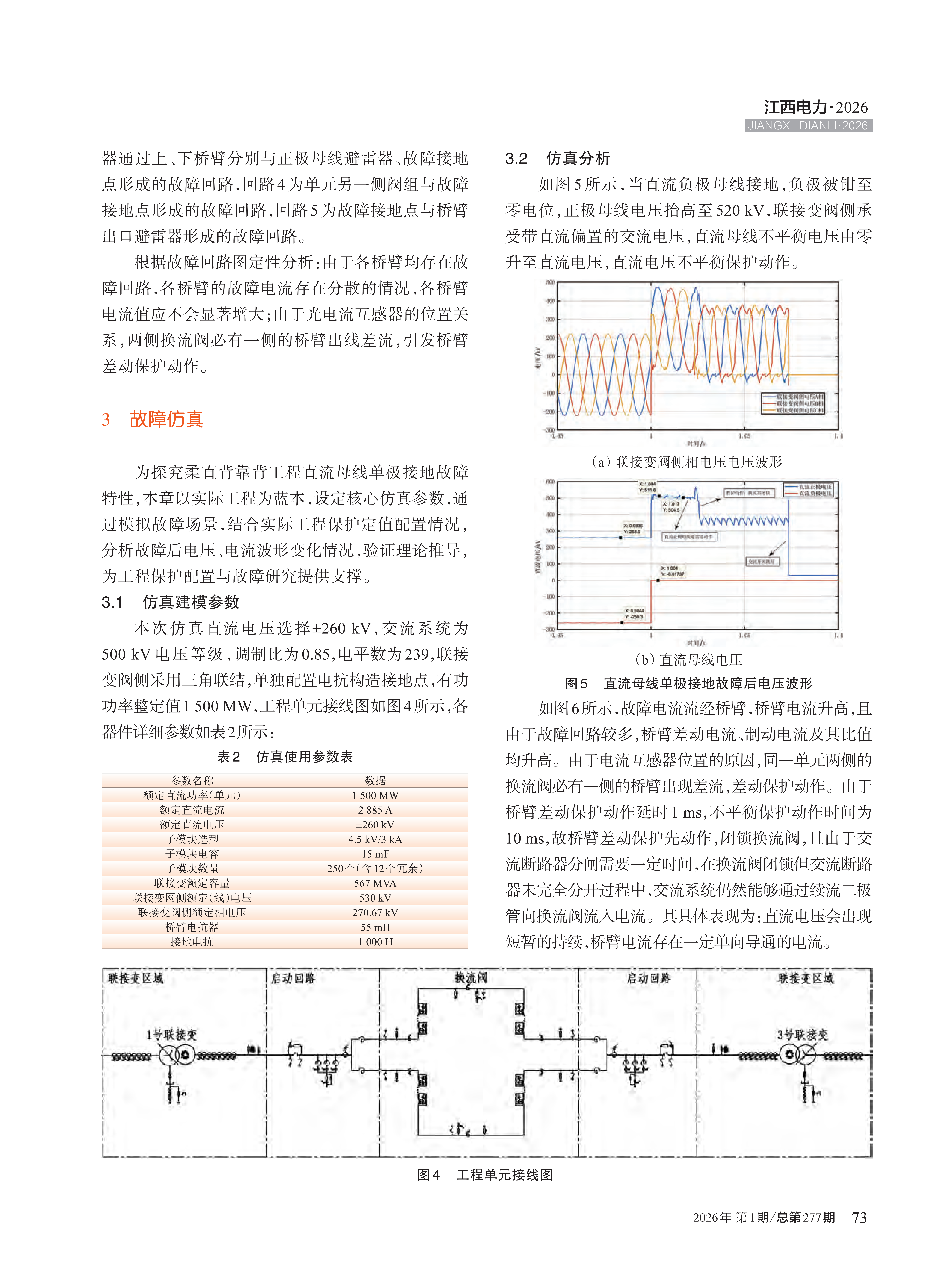

文中针对柔性直流背靠背输电系统直流母线单极接地故障展开研究 。首先，阐述柔性直流输电及模块化多电平换流器原理；接着，基于实际工程参数，搭建电力系统计算机辅助设计（power systems computer aided design， PSCAD）仿真模型；随后，理论分析故障特性，明确非故障母线对地电压升至直流极间电压、联接变阀侧相电压叠加直流偏置；最后，通过仿真，验证故障后非故障母线电压升高，桥臂电流、差动电流增大，避雷器因过压击穿等现象。文中研究明确了该故障特征，为系统保护配置与整定提供参考。

[1] 潘尔生，乐波，梅念，等 .±420 kV 中国渝鄂直流背靠背联网工程系统设计[J].电力系统自动化，2021，45（05）∶175-183. [2] 杨柳，朱喆，侯婷，等 . 背靠背直流输电技术及其在鲁西异步联网工程中的应用[J].南方电网技术，2018，12（04）∶1-6. [3] 蔡德福，周鲲鹏，董航，等.渝鄂柔性直流背靠背联网工程对湖北电网运行特性的影响[J]. 湖北电力，2017，41（01）∶9-13. [4] 刘涛，李婧靓，李明，等 . 南方电网鲁西背靠背直流异步联网工程控制保护系统设计方案[J]. 南方电网技术，2014，8（06）∶18-22. [5] 管敏渊，徐政 . 模块化多电平换流器型直流输电的建模与控制[J].电力系统自动化，2010，34（19）∶64-68. [6] 杨晓峰，郑琼林，薛尧，等 . 模块化多电平换流器的拓扑和工业应用综述[J].电网技术，2016，40（01）∶1-10. [7] 汤广福，贺之渊，庞辉 . 柔性直流输电工程技术研究、应用及发展[J].电力系统自动化，2013，37（15）∶3-14. [8] 韦延方，卫志农，孙国强，等 . 适用于电压源换流器型高压直流输电的模块化多电平换流器最新研究进展[J].高电压技术，2012，38（05）∶1243-1252. [9] 管敏渊，徐政 . 模块化多电平换流器子模块故障特性和冗余保护[J].电力系统自动化，2011，35（16）∶94-98，104. [10] 王姗姗，周孝信，汤广福，等 .模块化多电平电压源换流器的数学模型[J].中国电机工程学报，2011，31（24）∶1-8.
