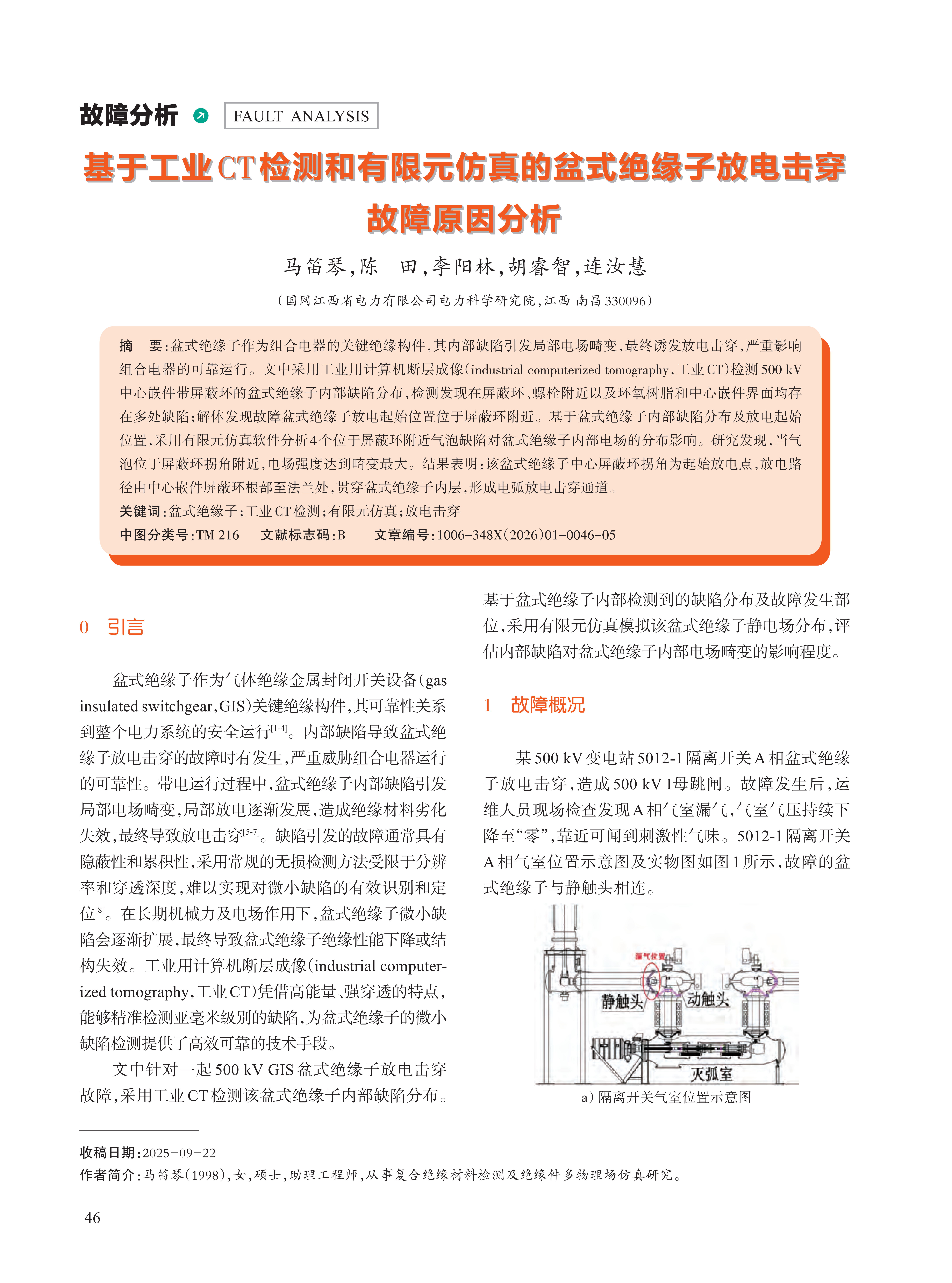

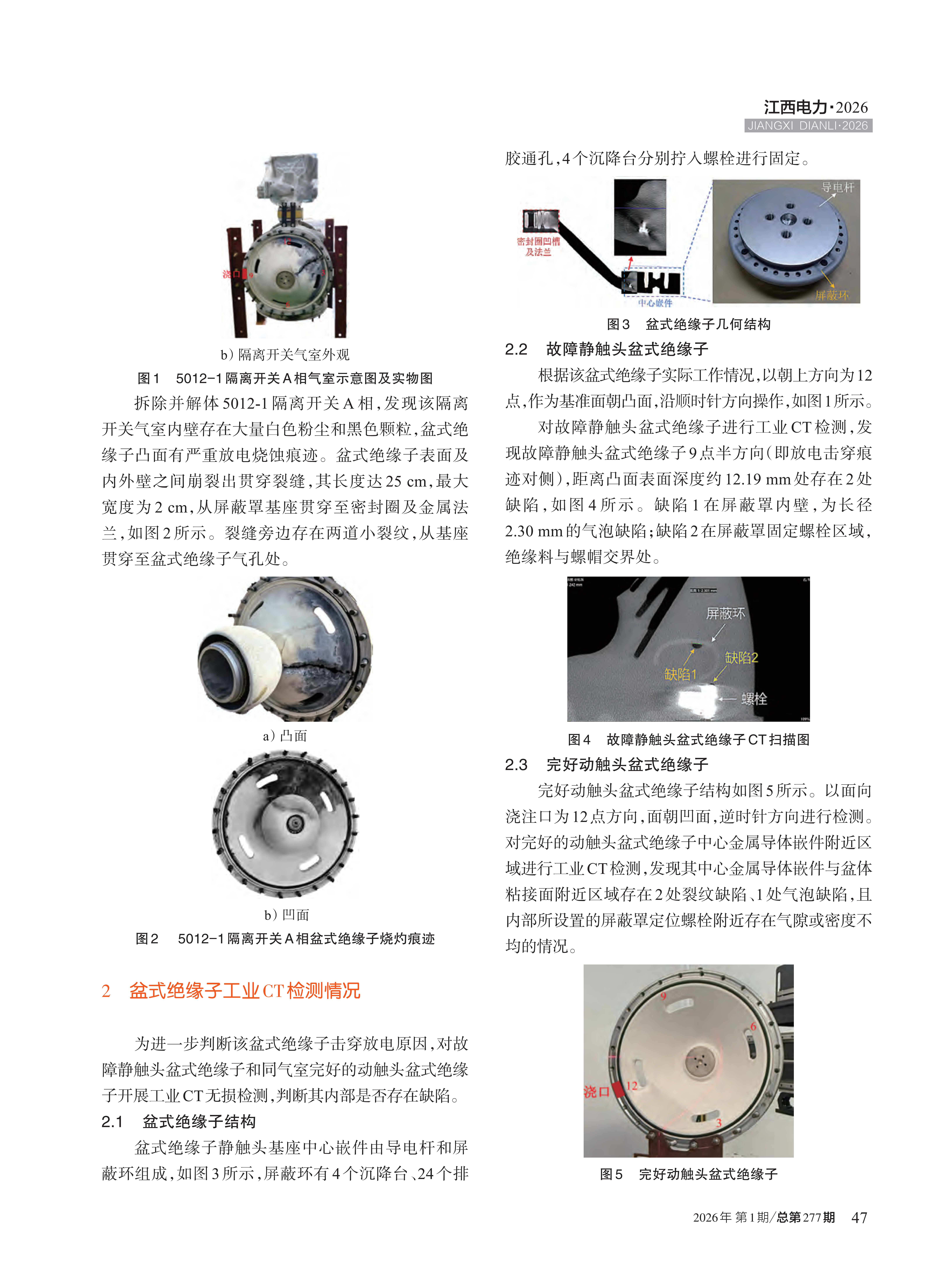

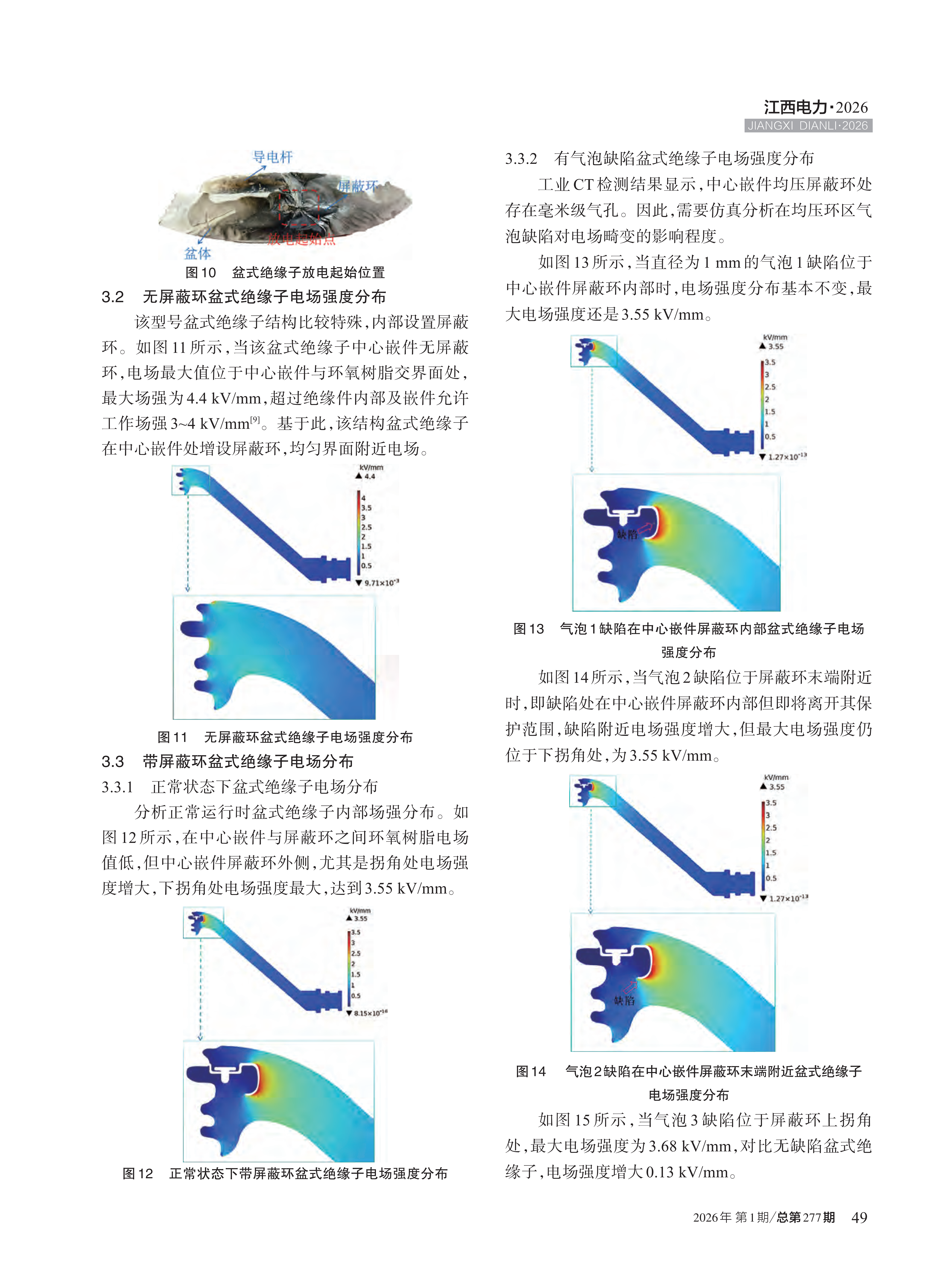

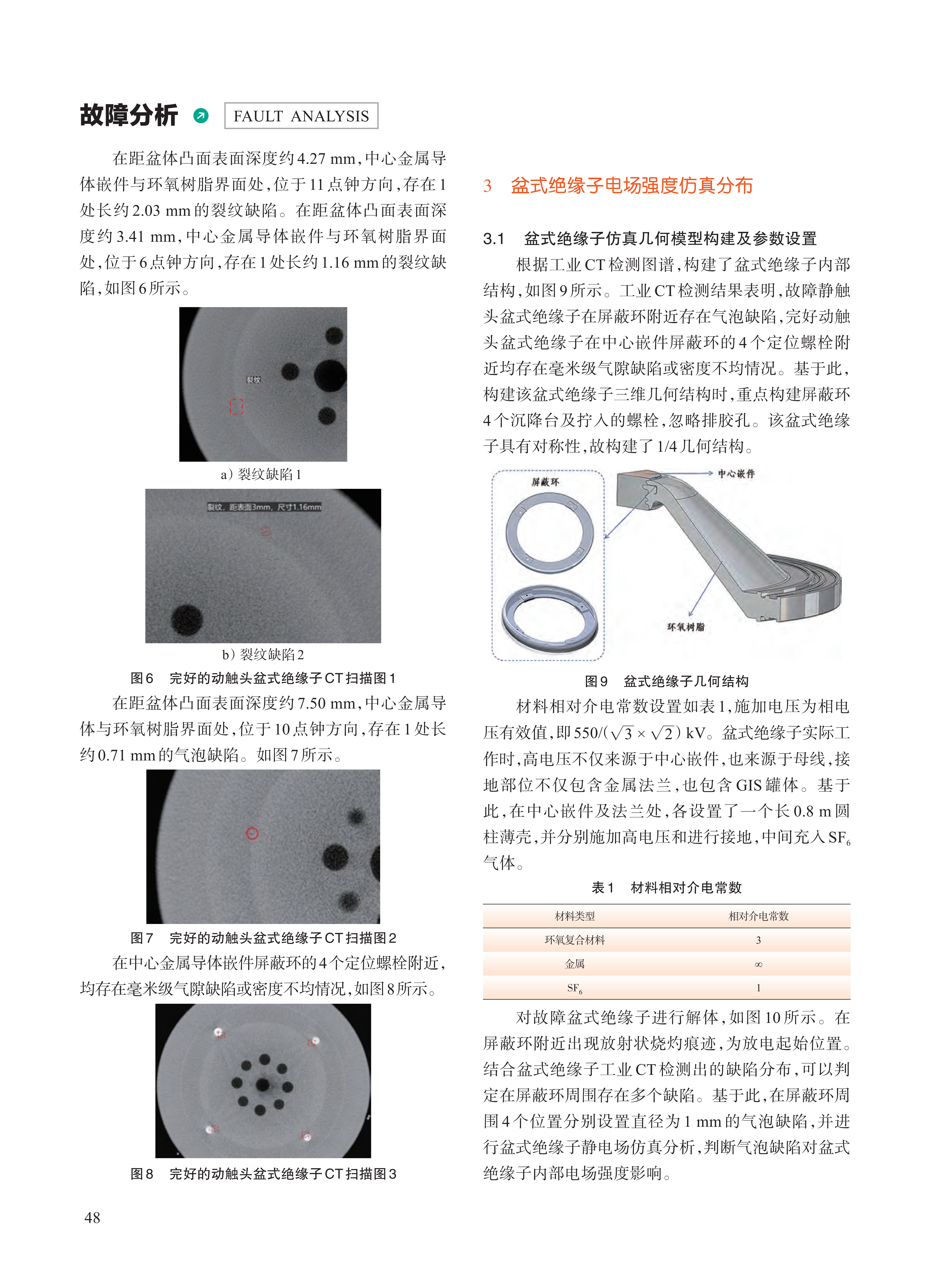

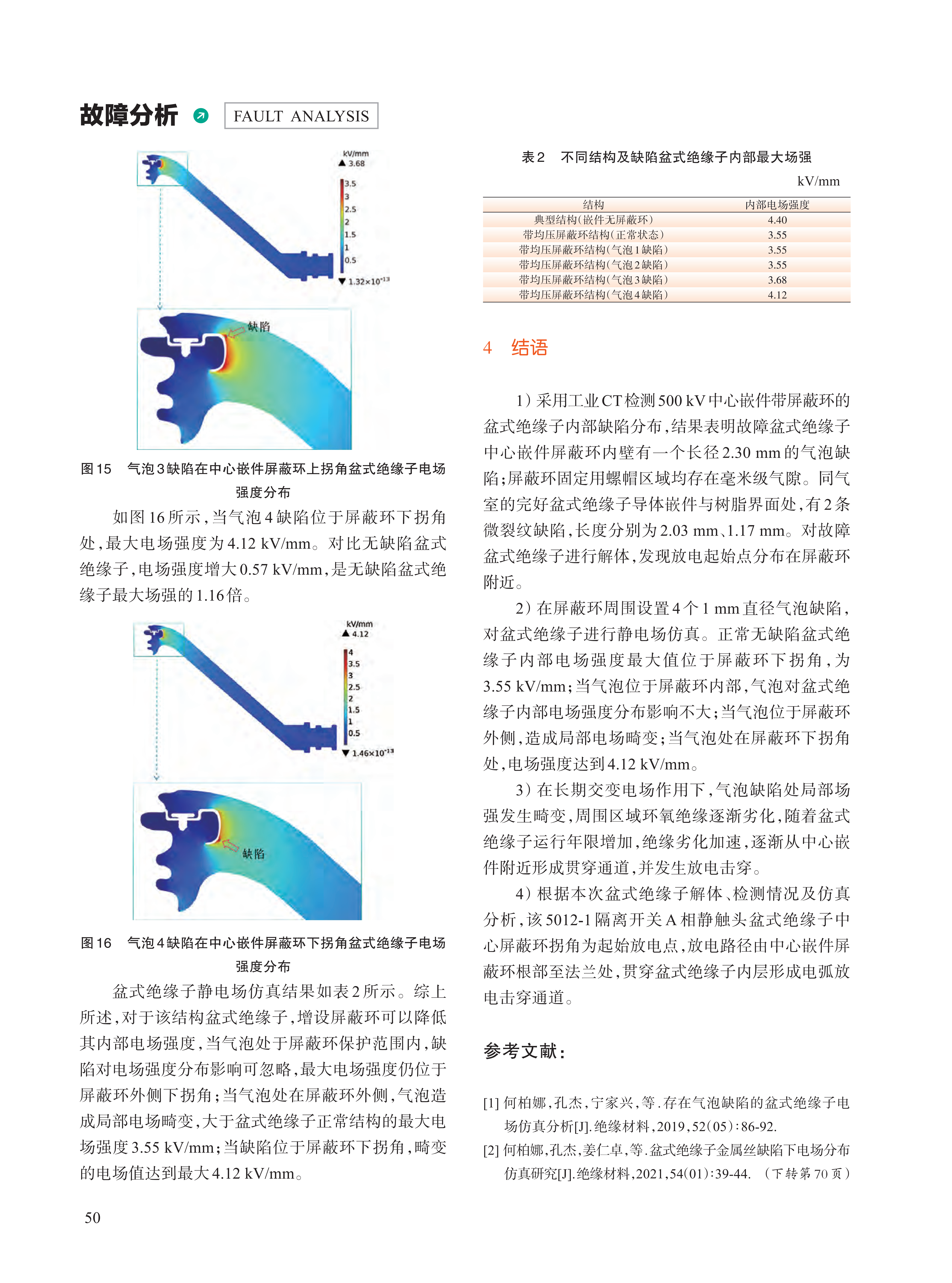

盆式绝缘子作为组合电器的关键绝缘构件，其内部缺陷引发局部电场畸变，最终诱发放电击穿，严重影响组合电器的可靠运行 。文中采用工业用计算机断层成像（industrial computerized tomography，工业 CT）检测 500 kV中心嵌件带屏蔽环的盆式绝缘子内部缺陷分布，检测发现在屏蔽环、螺栓附近以及环氧树脂和中心嵌件界面均存在多处缺陷；解体发现故障盆式绝缘子放电起始位置位于屏蔽环附近 。基于盆式绝缘子内部缺陷分布及放电起始位置，采用有限元仿真软件分析 4个位于屏蔽环附近气泡缺陷对盆式绝缘子内部电场的分布影响 。研究发现，当气泡位于屏蔽环拐角附近，电场强度达到畸变最大 。结果表明：该盆式绝缘子中心屏蔽环拐角为起始放电点，放电路径由中心嵌件屏蔽环根部至法兰处，贯穿盆式绝缘子内层，形成电弧放电击穿通道。

[1] 何柏娜，孔杰，宁家兴，等 . 存在气泡缺陷的盆式绝缘子电场仿真分析[J].绝缘材料，2019，52（05）∶86-92. [2] 何柏娜，孔杰，姜仁卓，等.盆式绝缘子金属丝缺陷下电场分布仿真研究[J].绝缘材料，2021，54（01）∶39-44. [3] 王永强，胡芳芳，谢军，等 .GIS盆式绝缘子气隙缺陷下电场变化规律仿真研究[J].绝缘材料，2016，49（01）∶40-45. [4] 王浩然，郭子豪，张丝钰，等 . 缺陷对特高压交流盆式绝缘子电场分布的影响[J].高电压技术，2018，44（03）∶982-992. [5] 常文治，毕建刚，刘姝嫔，等 .GIS盆式绝缘子典型缺陷的电场仿真[J].高压电器，2018，54（05）∶138-143. [6] 孟庆红 . 不同绝缘缺陷局部放电下 SF6分解特性与特征组分检测研究[D].重庆∶重庆大学，2010. [7] 刘东阳，王瑶，佟维妍，等 . 一种降低 GIS 盆式绝缘子局部放电的方法及应用[J].绝缘材料，2025，58（01）∶137-144. [8] 刘惠龙 .典型缺陷对盆式绝缘子的影响及相关检测方法研究[D].南昌∶南昌大学，2024. [9] 黎斌 .SF6高压电器设计（第 5 版）[M]. 北京∶机械工业出版社，2019.
