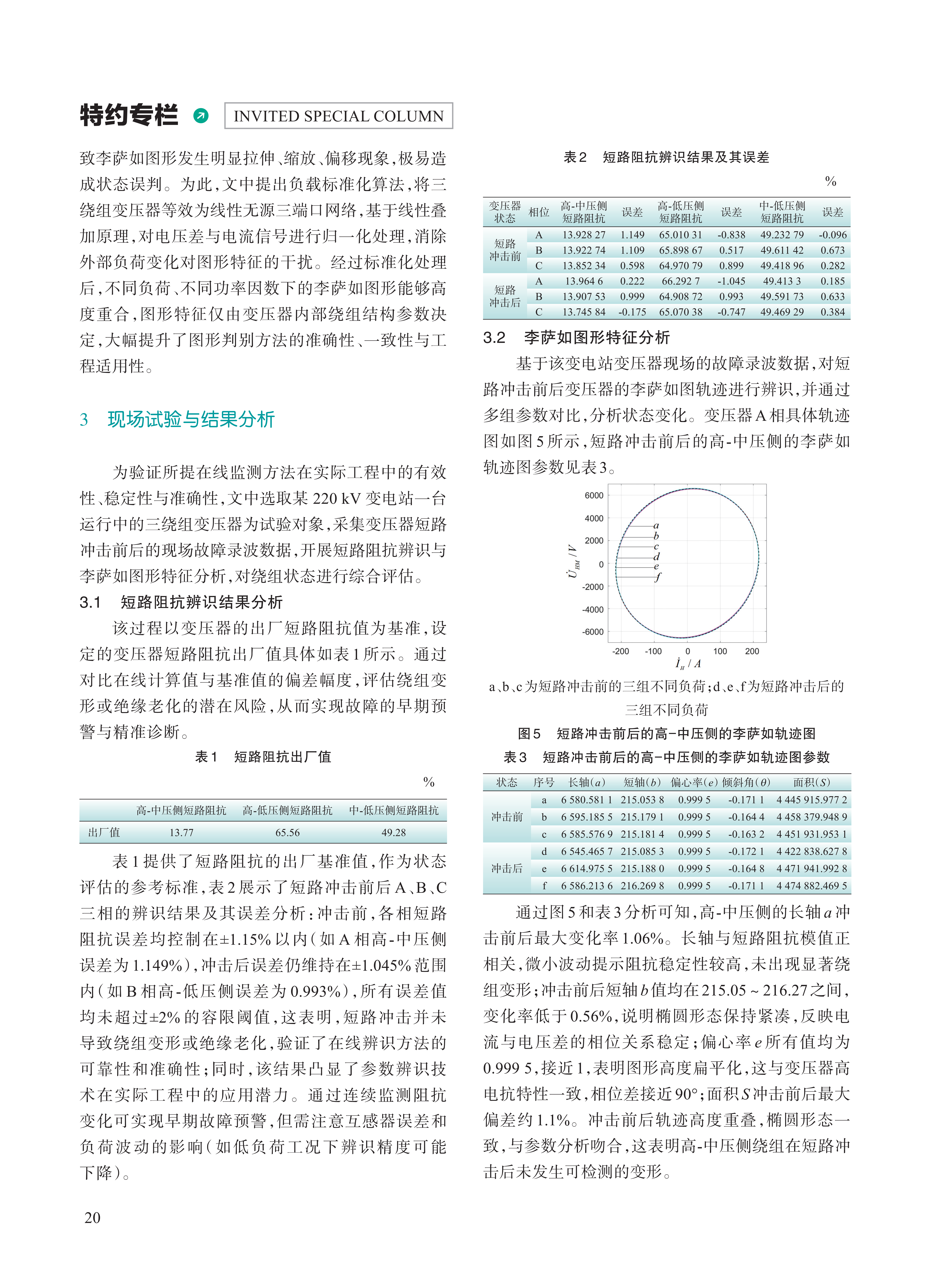

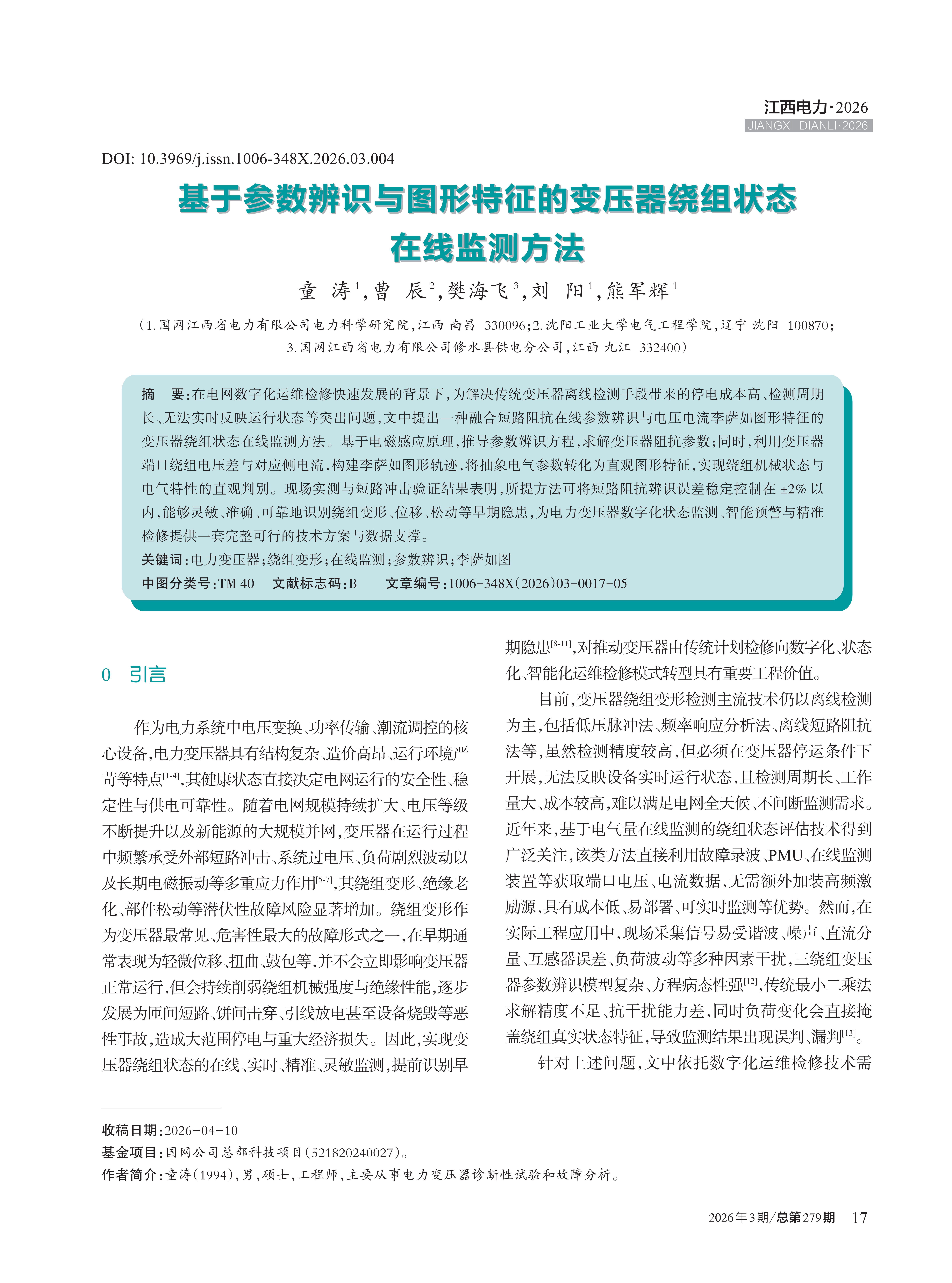

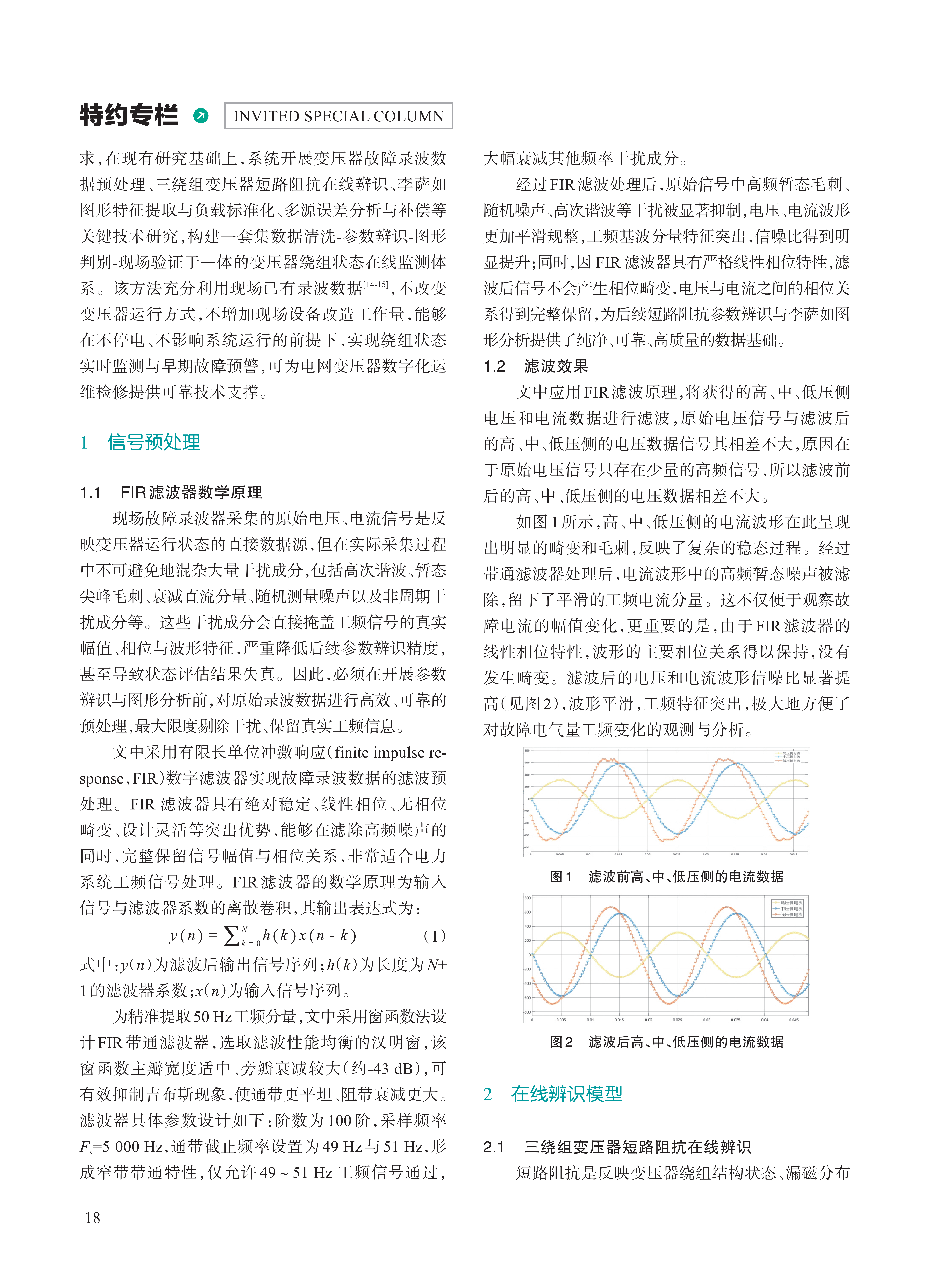

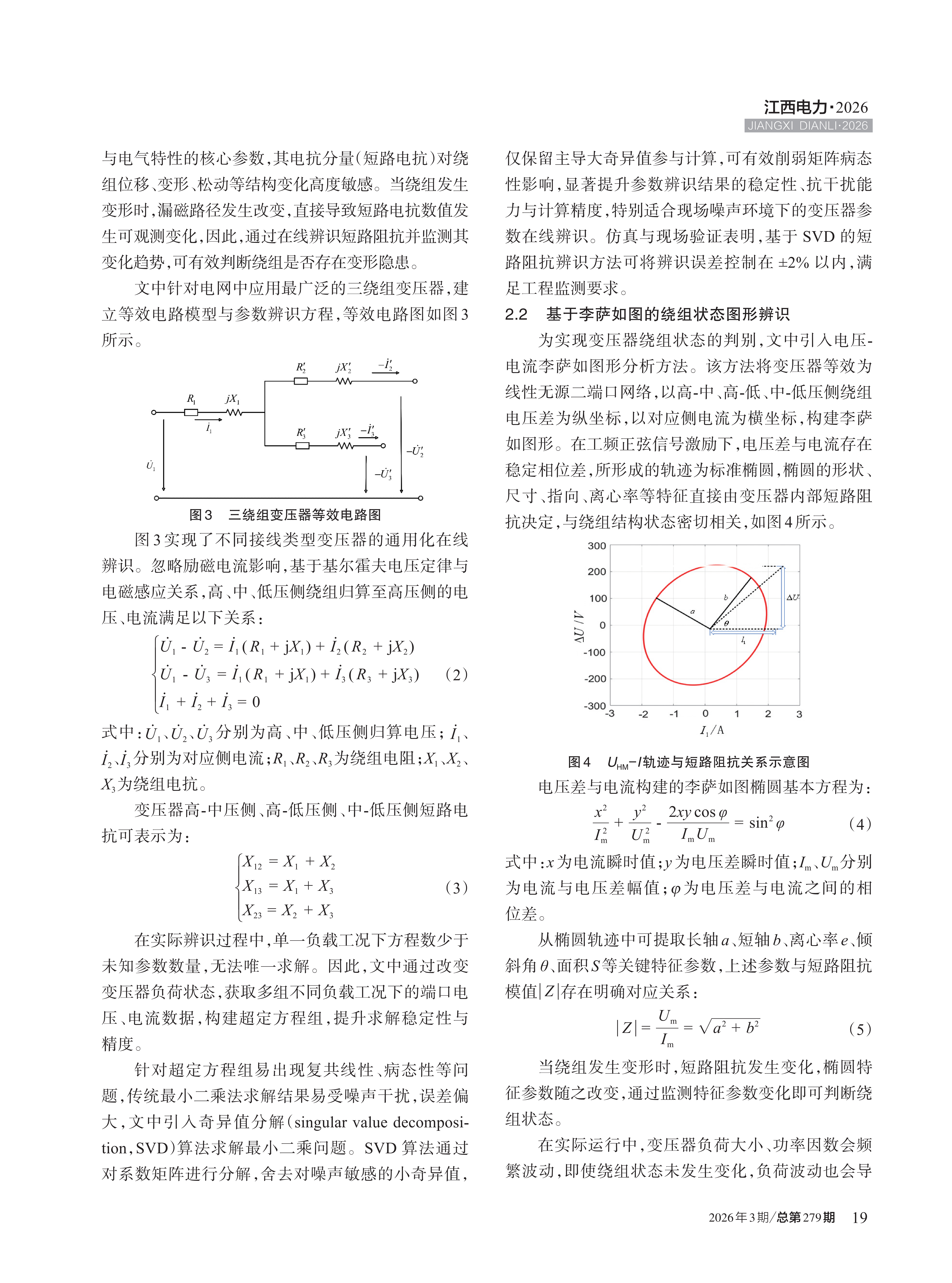

在电网数字化运维检修快速发展的背景下，为解决传统变压器离线检测手段带来的停电成本高、检测周期长、无法实时反映运行状态等突出问题，文中提出一种融合短路阻抗在线参数辨识与电压电流李萨如图形特征的变压器绕组状态在线监测方法。基于电磁感应原理，推导参数辨识方程，求解变压器阻抗参数；同时，利用变压器端口绕组电压差与对应侧电流，构建李萨如图形轨迹，将抽象电气参数转化为直观图形特征，实现绕组机械状态与电气特性的直观判别。现场实测与短路冲击验证结果表明，所提方法可将短路阻抗辨识误差稳定控制在 ±2% 以内，能够灵敏、准确、可靠地识别绕组变形、位移、松动等早期隐患，为电力变压器数字化状态监测、智能预警与精准检修提供一套完整可行的技术方案与数据支撑。

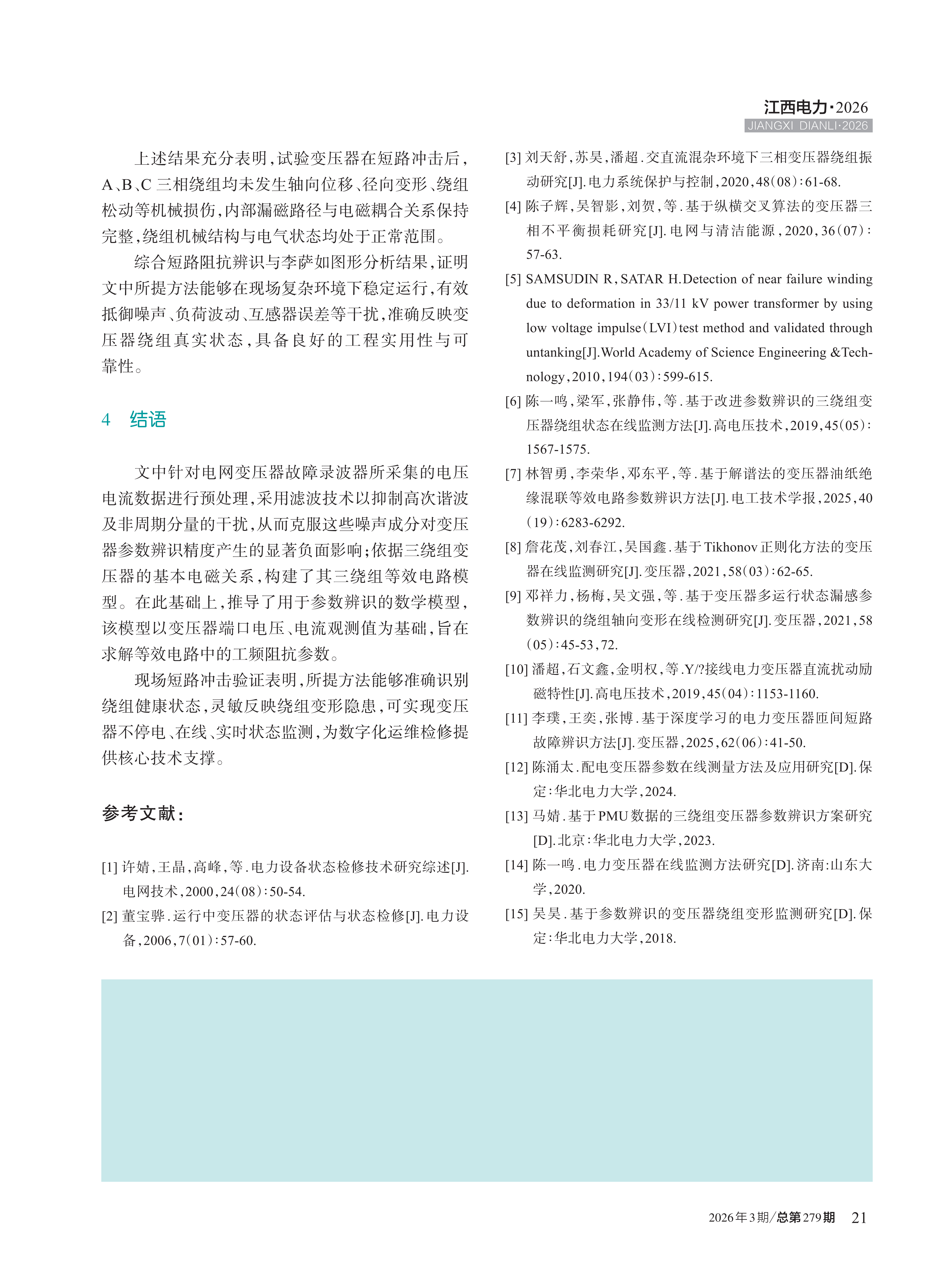

[1] 许婧，王晶，高峰，等 . 电力设备状态检修技术研究综述[J]. 电网技术，2000，24（08）∶50-54. [2] 董宝骅 . 运行中变压器的状态评估与状态检修[J]. 电力设备，2006，7（01）∶57-60. [3] 刘天舒，苏昊，潘超 . 交直流混杂环境下三相变压器绕组振动研究[J]. 电力系统保护与控制，2020，48（08）∶61-68. [4] 陈子辉，吴智影，刘贺，等 . 基于纵横交叉算法的变压器三相不平衡损耗研究[J]. 电网与清洁能源，2020，36（07）∶ 57-63. [5] SAMSUDIN R，SATAR H.Detection of near failure winding due to deformation in 33/11 kV power transformer by using low voltage impulse（LVI）test method and validated through untanking[J].World Academy of Science Engineering &Tech ‐ nology，2010，194（03）∶599-615. [6] 陈一鸣，梁军，张静伟，等 . 基于改进参数辨识的三绕组变压器绕组状态在线监测方法[J]. 高电压技术，2019，45（05）∶ 1567-1575. [7] 林智勇，李荣华，邓东平，等 . 基于解谱法的变压器油纸绝缘混联等效电路参数辨识方法[J]. 电工技术学报，2025，40 （19）∶6283-6292. [8] 詹花茂，刘春江，吴国鑫 . 基于Tikhonov正则化方法的变压器在线监测研究[J]. 变压器，2021，58（03）∶62-65. [9] 邓祥力，杨梅，吴文强，等 . 基于变压器多运行状态漏感参数辨识的绕组轴向变形在线检测研究[J]. 变压器，2021，58 （05）∶45-53，72. [10] 潘超，石文鑫，金明权，等 .Y/?接线电力变压器直流扰动励磁特性[J]. 高电压技术，2019，45（04）∶1153-1160. [11] 李璞，王奕，张博 . 基于深度学习的电力变压器匝间短路故障辨识方法[J]. 变压器，2025，62（06）∶41-50. [12] 陈涌太 . 配电变压器参数在线测量方法及应用研究[D]. 保定∶华北电力大学，2024. [13] 马婧 . 基于PMU数据的三绕组变压器参数辨识方案研究 [D]. 北京∶华北电力大学，2023. [14] 陈一鸣 . 电力变压器在线监测方法研究[D]. 济南:山东大学，2020. [15] 吴昊 . 基于参数辨识的变压器绕组变形监测研究[D]. 保定∶华北电力大学，2018.
