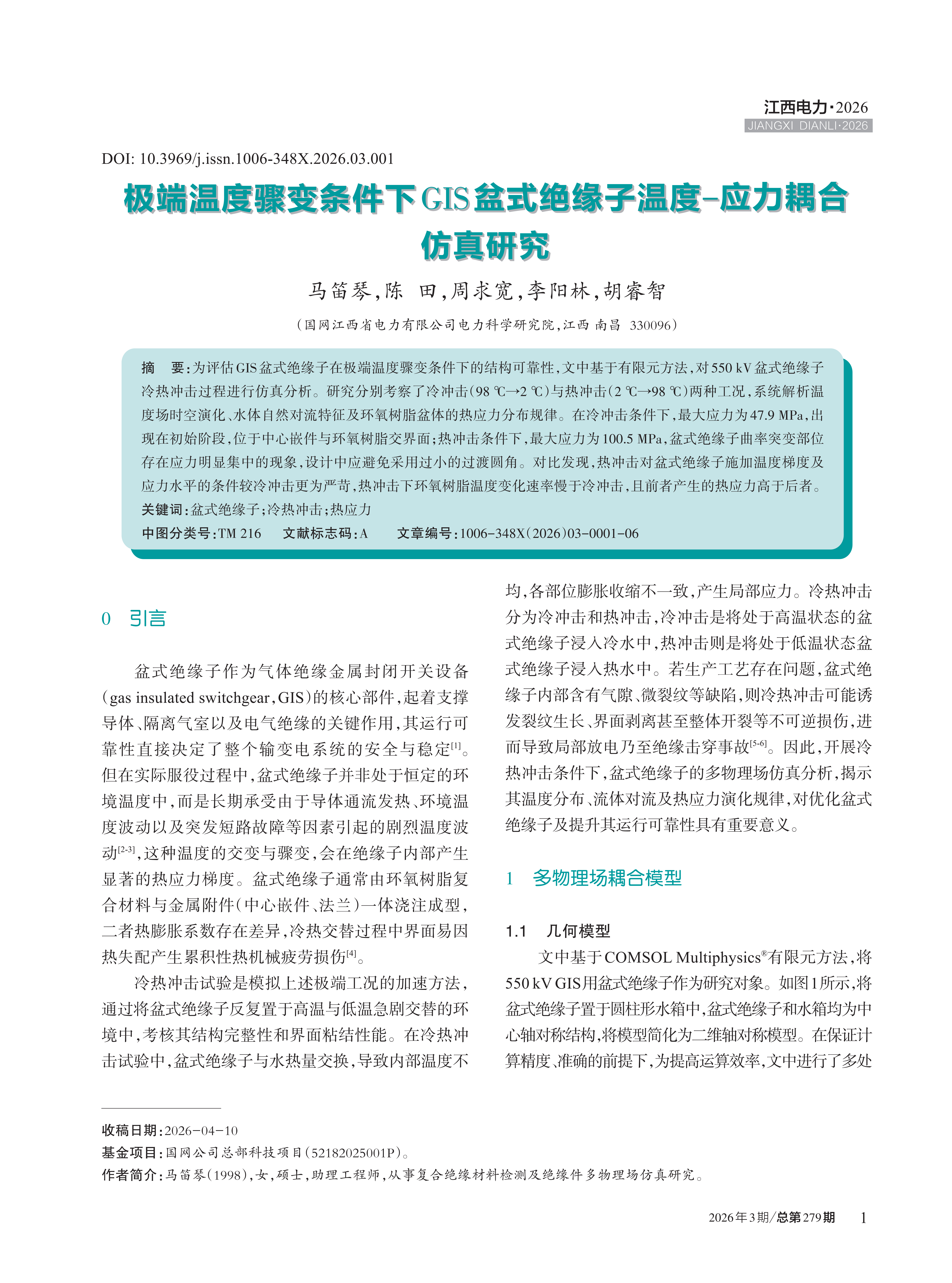

为评估GIS盆式绝缘子在极端温度骤变条件下的结构可靠性，文中基于有限元方法，对550 kV盆式绝缘子冷热冲击过程进行仿真分析。研究分别考察了冷冲击（98 ℃→2 ℃)与热冲击（2 ℃→98 ℃)两种工况，系统解析温度场时空演化、水体自然对流特征及环氧树脂盆体的热应力分布规律。在冷冲击条件下，最大应力为47.9 MPa，出现在初始阶段，位于中心嵌件与环氧树脂交界面；热冲击条件下，最大应力为 100.5 MPa，盆式绝缘子曲率突变部位存在应力明显集中的现象，设计中应避免采用过小的过渡圆角。对比发现，热冲击对盆式绝缘子施加温度梯度及应力水平的条件较冷冲击更为严苛，热冲击下环氧树脂温度变化速率慢于冷冲击，且前者产生的热应力高于后者。

[1]张施令，彭宗仁，刘鹏，等.盆式绝缘子多物理场耦合数值计算及结构优化[J].高电压技术，2020,46(11):3994-4005. [2]阮智玮，阚超豪，王垒.盆式绝缘子温度场仿真分析[J].电气自动化，2019,41(03):20-25. [3]王增彬，刘姝嫔，周宏扬，等.GIS盆式绝缘子温度多物理场仿真方法[J].高电压技术，2019,45(12):3820-3826. [4]杨锐，袁端鹏，郝留成，等.盆式绝缘子的热应力分析[J].高压电器，2025,61(06):113-119. [5]高晋文，叶严军，于卓琦，等.含有裂纹缺陷的GIS盆式绝缘子的静力特性及其影响因素分析[J].高压电器，2020,56 (12):251-256. [6]何伟明.GIS盆式绝缘子界面缺陷与热应力超声检测方法研究[D] .广州：华南理工大学，2021. [7]中国电力企业联合会.气体绝缘金属封闭开关设备用支持绝缘子技术要求：T/CEC 944—2024[S].北京：中国电力出版社，2024. [8]郭子豪，王浩然，李禾，等.特高压盆式绝缘子水压试验中应力应变分布的仿真计算与光纤测量[J].高电压技术， 2018,44(03):993-1002.
